凈化工藝流程

1、吸附：有機廢氣經過濾器除去固體顆粒物質，由上而下進入吸附罐，有機物被活性炭捕集、吸附并濃縮，凈化的空氣從罐體下部經主風機排入大氣。

2、凝水凈化：為保證冷凝水的潔凈，避免有機溶劑的凝水排入水體，在分離器內分離后的水中通入壓縮空氣，使水中有機溶液劑充分解脫。被壓縮空氣逐出的含有機物空氣折返廢氣系統，重新吸附。凈化后的冷凝水，排入下水道。

3、連續吸附措施：在連續生產的工廠中，吸附系統也需相應連續工作，可在廢氣凈化系統設計中，選用雙罐系列，以便吸附、再生交替連續使用。

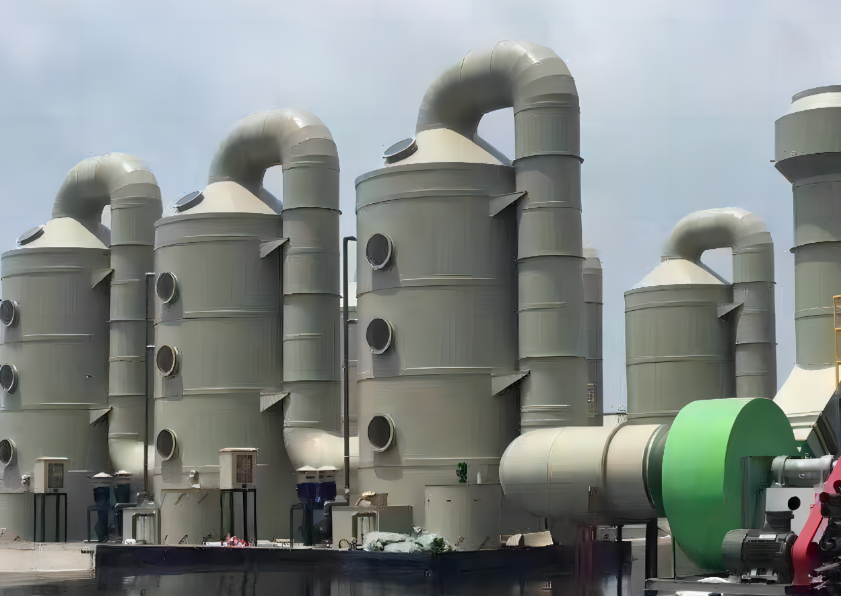

廢氣吸收塔的工作原理：廢氣經排氣管首先進入降膜回收器進行冷卻降膜吸收生產酸，降膜回收器回收后的稀酸液體經排液管進入貯液箱回收, 沒有被吸收的廢氣進入一級吸收塔，一級吸收塔回收后的稀酸液體進入本塔貯液箱，沒有被吸收的尾氣又進入二級吸收塔，二級吸收塔回收后的稀酸液體進入本塔貯液箱，沒有被吸收的少量尾氣進入真空泵，真空泵回收后的液體進入本體貯液箱，經真空泵吸收后的達標尾氣經排氣管排出。在本制酸反應過程中，生成的低濃度的稀酸溶液參與到酸循環反應中，用后道工序制成的稀酸溶液補充上道工序減少的循環液中去，濃度達到工藝要求后，集中存放。這個過程完成了酸尾氣回收的過程。設備可采用自動控制，實現無人化管理模式！
